水冷式冷水机组
水冷式工业冷水机组压缩机采用国际知名品牌日本大金、日本三洋、美国谷轮，丹佛斯-美优乐，等全封闭涡旋式压缩机，配套优质高效能铜管制作的冷凝器、蒸发器及世界知名品牌元件，使机组具有体积小、噪音低、能量大、寿命长、操作简便等优点，其优美精巧的外形设计和可靠稳定的高效能品质在同类产品中出类拔萃！
- ：
水冷式工业冷水机组压缩机:采用国际知名品牌日本大金、日本三洋、美国谷轮，丹佛斯-美优乐，等全封闭涡旋式压缩机，配套优质高效能铜管制作的冷凝器、蒸发器及世界知名品牌元件，使机组具有体积小、噪音低、能量大、寿命长、操作简便等优点，其优美精巧的外形设计和可靠稳定的高效能品质在同类产品中出类拔萃！
水冷式冷水机组蒸发器:蒸发器铜管采用内外螺纹式增强管。铜管表面有螺纹，铜管外表面光滑、冷却效果好，蒸发器筒身以25mm厚PE保温板保温，不结露，冷量损失少。
水冷式冷水机组冷凝器:冷凝器采用从国外原装进口的紫铜管，加工成梯形低肋管，增强传热能力，铜管表面光滑，使水压降低，易清洗保养。
水冷式冷水机组保护装置:保护系统装置有：压缩机延时启动保护器、过载保护器、高低压保护器、温度控制开关、防冻开关、熔断塞、电子时间保护安全阀、压缩机过热保护器、压缩机频繁启动保护器及异常指示灯，确保机组的正常运行。
水冷式冷水机组智能电脑控制系统:公司开发出高智能PLC、PC级电脑控制系统，可做远程监视与控制，具有自动加卸载、定时开关机以及记录故障原因等多重功能；操作简单，主机与电源接驳。故障率低，安全系数高，安装简单，系统控制可即时调整，直观可靠。
水冷式冷水机组国外进口冷冻配件:冷冻配件全部选用全球顶尖名牌SPORLAN(美国斯波兰),ALCO(美国艾柯),DANFOSS(丹麦丹佛斯)等,性能卓越,安全环保。
水冷式冷水机组机组结构特点：水冷式箱型设计，水箱内置于机组内，底部装有活动脚轮，外形美观，可随意改换安装的位置及设备，可安放于生产车间内，并具备多段能量调节适用于配套中小型生产设备（此机型需要安装配备相应的冷却水塔、冷却泵）。此系列机型可定做超低温型（可低至零下120度），耐酸碱，防腐蚀型，三相220V，三相660V/60HZ，等特殊非标型机组。
水冷式冷水机组应用行业：此系列机组广泛应用于化工、食品，电镀、注塑、制药、医院，学校、中央空调主机，电子，印刷等行业。
水冷式冷水机组
精选配件-谷轮涡漩压缩机

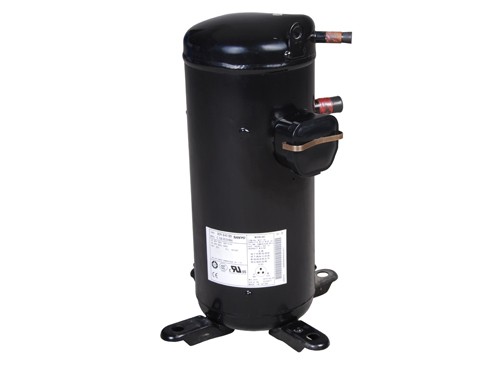

精选配件-日本三洋涡漩压缩机

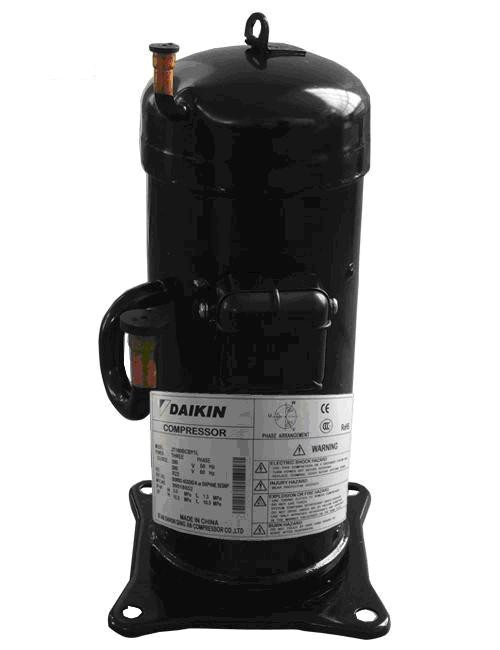

精选配件-大金涡漩压缩机
|
箱型水冷式冷水机技术参数（一） |
|||||||||||||||||
|
项目 |
型号 |
HXD-03W |
HXD-04W |
HXD-05W |
HXD-06W |
HXD-08W |
HXD-10W |
HXD-12W |
HXD-15W |
||||||||
|
制冷量 |
Kw/50Hz |
9.59 |
12.43 |
15.91 |
19.18 |
24.85 |
31.83 |
38.37 |
50.14 |
||||||||
|
Kcal/h/50Hz |
8251 |
10682 |
13690 |
16503 |
21375 |
27370 |
32994 |
43120 |
|||||||||
|
总输入功率 |
kW |
2.8 |
3.55 |
4.3 |
5.2 |
6.8 |
8.4 |
10.1 |
13.1 |
||||||||
|
最大运行电流 |
A |
6.7 |
8.4 |
10.5 |
12.6 |
16.5 |
20.4 |
24.6 |
31.8 |
||||||||
|
电源 |
3N-380V50Hz |
||||||||||||||||
|
制冷剂 |
名称 |
R22 |
|||||||||||||||
|
充注量 |
Kg |
1.7 |
2.2 |
2.8 |
3.4 |
2.2x2 |
2.8x2 |
3.4x2 |
4.2x2 |
||||||||
|
控制方法 |
毛细管 |
外平衡式热力膨胀阀 |
|||||||||||||||
|
压缩机 |
类型 |
全封闭涡旋式或活塞式 |
|||||||||||||||
|
功率 |
Kw |
2.25 |
3 |
3.75 |
4.5 |
3x2 |
3.75x2 |
4.5x2 |
5.5x2 |
||||||||
|
冷却水 |
水量 |
m3/h |
2.06 |
2.67 |
3.42 |
4.13 |
5.34 |
6.85 |
8.24 |
10.78 |
|||||||
|
水阻力P.D. |
Kpa |
28 |
27 |
34 |
30 |
38 |
34 |
41 |
28 |
||||||||
|
进出水管径 |
G3/4" |
G3/4" |
G1-1/2" |
G1-1/2" |
G1-1/2" |
G1-1/2" |
G2" |
G2" |
|||||||||
|
冷冻水 |
水量 |
m3/h |
1.65 |
2.14 |
2.74 |
3.3 |
4.27 |
5.47 |
6.59 |
8.62 |
|||||||
|
水箱 |
m3 |
0.038 |
0.065 |
0.065 |
0.11 |
0.11 |
0.188 |
0.188 |
0.285 |
||||||||
|
进出水管径 |
G1/4"x4 |
G1/4"x4 |
G1/4"x4 |
G1" |
G2-1/2" |
G2" |
G2" |
G2" |
|||||||||
|
水泵 |
功率 |
Kw |
0.55 |
0.55 |
0.75 |
0.75 |
0.75 |
1.5 |
1.5 |
1.5 |
|||||||
|
压力 |
KPa |
242 |
242 |
290 |
290 |
290 |
205 |
205 |
205 |
||||||||
|
外形尺寸 |
长 |
mm |
830 |
830 |
1080 |
1080 |
1300 |
1300 |
1600 |
1675 |
|||||||
|
宽 |
mm |
460 |
460 |
580 |
580 |
610 |
610 |
750 |
750 |
||||||||
|
高 |
mm |
1020 |
1020 |
1230 |
1230 |
1445 |
1445 |
1445 |
1608 |
||||||||
|
重量 |
Kg |
120 |
140 |
150 |
200 |
210 |
290 |
310 |
400 |
||||||||
|
箱型水冷式冷水机技术参数（二） |
||||||||||||
|
项目 |
型号 |
HXD-20W |
HXD-25W |
HXD-30W |
HXD-35W |
HXD-40W |
HXD-45W |
HXD-50W |
HXD-60W |
|||
|
制冷量 |
Kw/50Hz |
67.14 |
81.53 |
99.91 |
117.28 |
129.06 |
148.68 |
153.91 |
198.12 |
|||
|
Kcal/h/50Hz |
57748 |
70120 |
85303 |
100869 |
110984 |
127868 |
132359 |
170383 |
||||
|
总输入功率 |
kW |
17.3 |
21.3 |
25.6 |
29.4 |
33.1 |
38.6 |
42.5 |
59 |
|||
|
最大运行电流 |
A |
42.1 |
48.5 |
58.3 |
65.4 |
75.4 |
80.6 |
88.4 |
101.92 |
|||
|
电源 |
Volt |
3N-380V50Hz |
||||||||||
|
制冷剂 |
名称 |
R22 |
||||||||||
|
充注量 |
Kg |
5x2 |
6.3x2 |
7.5x2 |
9.2x2 |
10x2 |
11.3x2 |
12.5x2 |
15.6x2 |
|||
|
控制方法 |
外平衡式热力膨胀阀 |
|||||||||||
|
压缩机 |
类型 |
全封闭涡旋式或活塞式 |
||||||||||
|
功率 |
Kw |
7.5x2 |
9.4x2 |
11.3x2 |
13x2 |
15x2 |
16.9x2 |
18.8x2 |
22.5x2 |
|||
|
冷却水 |
水量 |
m3/h |
14.44 |
17.54 |
21.32 |
25.22 |
27.74 |
31.98 |
33.09 |
41.6 |
||
|
水阻力P.D. |
Kpa |
38 |
30 |
36 |
37 |
35 |
40 |
42 |
45 |
|||
|
进出水管径 |
G2-1/2" |
G2-1/2" |
G2-1/2" |
G3" |
G3" |
G3" |
G3" |
G3" |
||||
|
冷冻水 |
水量 |
m3/h |
11.55 |
14.03 |
17.06 |
20.18 |
22.19 |
25.58 |
26.48 |
33.28 |
||
|
水箱 |
m3 |
0.285 |
0.405 |
0.405 |
0.405 |
0.61 |
0.61 |
0.61 |
0.61 |
|||
|
进出水管径 |
G2-1/2" |
G2-1/2" |
G2-1/2" |
G3" |
G3" |
G3" |
G3" |
G3" |
||||
|
水泵
|
功率 |
Kw |
2.2 |
2.2 |
4 |
4 |
4 |
4 |
4 |
4 |
||
|
扬程 |
KPa |
220 |
220 |
250 |
250 |
250 |
250 |
250 |
250 |
|||
|
外形尺寸 |
长 |
mm |
1880 |
1980 |
2130 |
2100 |
2200 |
2200 |
2200 |
2400 |
||
|
宽 |
mm |
914 |
914 |
940 |
1020 |
1000 |
1070 |
1070 |
1150 |
|||
|
高 |
mm |
1780 |
1950 |
1950 |
2000 |
2000 |
2000 |
2100 |
2200 |
|||
|
重量 |
Kg |
440 |
620 |
690 |
760 |
850 |
950 |
1000 |
1100 |
|||
|
注：以上规格是按冷水出口7度，回水12℃，冷却水入口32度，冷却水出口35度标准机型设计；如需低温型、耐酸型机组，高压泵浦、特殊电源电压及频率环境中使用、订货前请说明；产品不断改良及创新，规格如有更改，恕不另行通知； |
||||||||||||

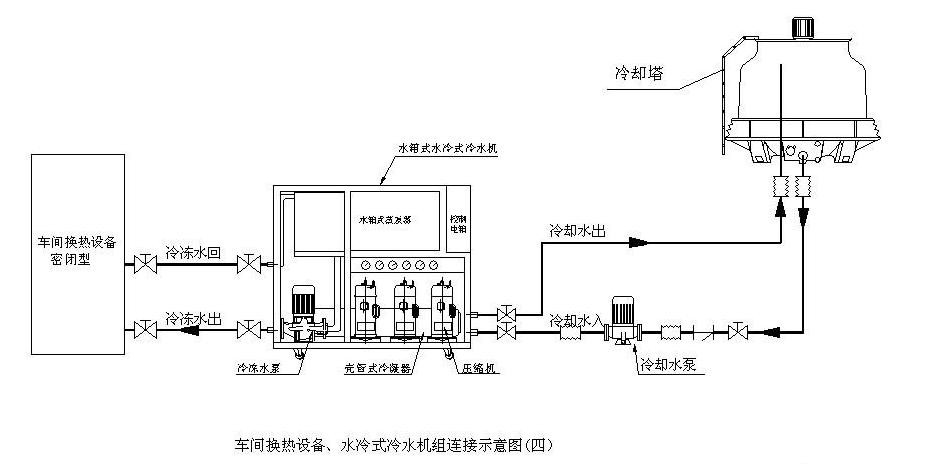

水冷式冷水机组工程安装示意图

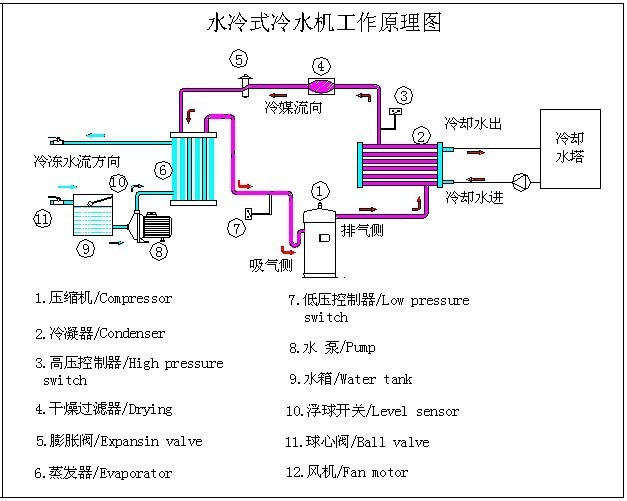

水冷式冷水机组工作原理图
