产品展示

风冷螺杆式冷水机组

优质品牌瀚信德风冷螺杆式冷水机组种类有:标准型4-45度使用温度,低温0度-负120度,盐水低温冷水机,低温乙二醇冷水机,特殊电压型,耐酸碱型,不锈钢型,冷热两用型,一体式,分体式,等等。又名:风冷螺杆冷水机,风冷螺杆制冷机组,风冷螺杆式冰水机,风冷螺杆式冷冻机,风冷螺杆式冻水机,等等。

风冷螺杆式冷水机组又名:风冷螺杆冷水机,风冷螺杆制冷机组,风冷螺杆式冰水机,风冷螺杆式冷冻机,风冷螺杆式冻水机,等等。



风冷螺杆式冷水机组种类:标准型4-45度使用温度,低温0度-负120度,盐水低温冷水机,低温乙二醇冷水机,特殊电压型,耐酸碱型,不锈钢型,冷热两用型,一体式,分体式,等等。



风冷螺杆式冷水机组精选配件:采用国际知名品牌(台湾汉钟、复盛,比泽尔,意大利莱富康)螺杆压缩机,配套优质高效能铜管制作冷凝器,蒸发器及世界知名品牌元件,使机组具备体积小、噪音低、能量大、寿命长、操作简便等优点,其优美精巧的外形设计和可靠稳定的高效能品质在同类产品中出类拔萃!



风冷螺杆式冷水机组压缩机:采用国际品牌,新型高效螺杆旋转子压缩机,比一般压缩机效能高出20%-30%,并获得欧美多国专利各IS9001国际认证品质,高效率5:6专利非对称转子齿形。



风冷螺杆式冷水机组容量控制:可采用四段式(100%-75%-50%-25%)或三段式(100-66%-33%)及无段式控制系统。采用11只轴承及a型轴向推力平衡鼔组合设计,大幅提升轴承寿命2.5-3.5倍。



风冷螺杆式冷水机组油冷系统:独特内建式油压系统,无须油泵也保证压缩机维持最佳润滑效果油分离采用双层过滤方式,滤油效果佳,热交换器可发挥最大能力。高效率、低噪音、低震动。



风冷螺杆式冷水机组冷媒:多种制冷剂可供选择,除R22冷媒外,还可以选用R134a,R407c等环保冷媒。



风冷螺杆式冷水机组优点:在装配性能上除具备水冷式螺杆冷水机组系列的一般特征外,其最大的优点是不需要水冷却系统,只要是通风良好的地方便可以使用,不需要配备冷却水泵、冷却塔等辅助设备,可大量节省材料及工程安装费用,甚至不需要设置机房。



风冷螺杆式冷水机组机型:除定型产品外,本公司还可根据客户要求订制各类特殊冷水机组及热回收型机组,并提供现场组装、技术指导及现场调试服务。



风冷螺杆式冷水机组应用行业:此系列机组广泛应用于化工、食品,电镀、注塑、制药、医院,学校、中央空调主机,等行业。






风冷螺杆式冷水机组参数一

项目/型号

HXD-30AS

HXD-40AS

HXD-50AS

HXD-60AS

HXD-70AS

HXD-80AS

制冷量

Btu/h

341200

443560

511800

716520

818880

887120

Kcal/h

86000

111800

129000

180600

206400

223600

Kw

100

130

150

210

240

260

输入总功率

KW

25.9

34.3

43.0

52.5

61.3

68.8

最大运行电流

A

62.2

82.3

103.2

126.0

147.1

165.1

电源

3PH-380V-50HZ

制冷剂

R22/R407C

制冷回路

1

制冷剂流量控制方式

外平衡感温式热力膨胀阀

压缩机

类型

半封闭螺杆式

数量

1

启动方式

Y-△启动

能量控制(%)

0-25-50-75-100

冷凝器

类型

空气冷却式高效内螺纹铜管套铝片

风机功率(KW)

3.9

4.3

5.5

7.5

8.8

8.8

风量(m3/h)

40000

48000

60000

75000

100000

100000

蒸发器

类型

干式壳管式

数量

1

冷冻水流量 (m3/h)

17

22

26

36

41

45

进出水管径

3

3

3

3

4

4

安全保护装置

压缩机过热保护,机组过载保护装置,高低压力保护装置, 防冻保护装置,电源逆相/缺相保护器,流量保护。

机组重量

Kg

1600

1800

1950

2260

2500

2800

运行重量

Kg

1800

2000

2150

2420

2800

3100



风冷螺杆式冷水机组参数二

项目/型号

HXD-100AS

HXD-120AS

HXD-140AS

HXD-160AS

HXD-180AS

HXD-200AS

制冷量

Btu/h

1091840

1365600

1569520

1706000

1944840

2115440

Kcal/h

275200

344000

395600

430000

490200

533200

Kw

320

400

460

500

570

620

输入总功率

KW

87.0

102.0

125.7

135.0

153.0

171

最大运行电流

A

208.8

244.8

301.7

324.0

367.2

410.4

电源

3PH-380V-50HZ

制冷剂

R22/R407C

制冷回路

1

制冷剂流量控制方式

外平衡感温式热力膨胀阀

压缩机

类型

半封闭螺杆式

数量

1

启动方式

Y-△启动

能量控制(%)

0-25-50-75-100

冷凝器

类型

空气冷却式高效内螺纹铜管套铝片

风机功率(KW)

12

12

13.2

15

18

21

风量(m3/h)

140000

140000

164000

180000

210000

235000

蒸发器

类型

干式壳管式

数量

1

冷冻水流量 (m3/h)

55

67

79

86

98

107

进出水管径

4

5

5

6

6

6

安全保护装置

压缩机过热保护,机组过载保护装置,高低压力保护装置, 防冻保护装置,电源逆相/缺相保护器,流量保护。

机组重量

Kg

3500

3800

4200

4500

4800

5300

运行重量

Kg

3800

4200

4600

4900

5300

5800

注: 以上规格是按冷水出口7度,回水12℃标准机型设计;如需低温型、耐酸型机组,高压泵浦、特殊电源电压及频率环境中使用、订货前请说明;产品不断改良及创新,规格如有更改,恕不另行通知;

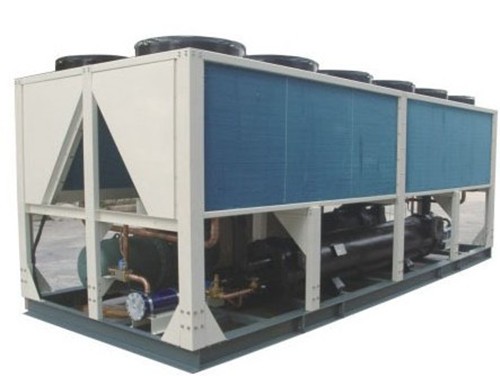

瀚信德风冷螺杆式冷水机组图片




精选配件-高效翅片式冷凝器

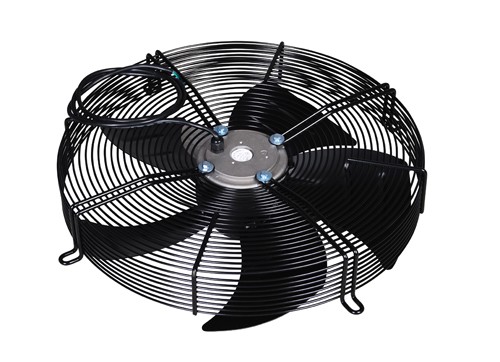

精选配件-微光轴流风扇

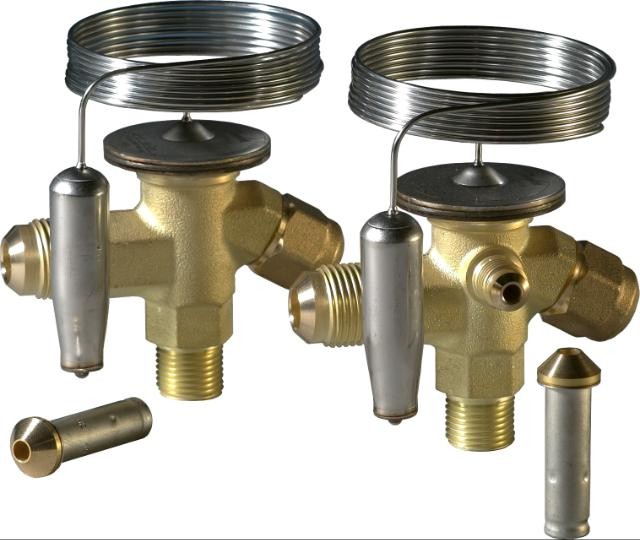

精选配件-丹麦丹佛斯热力膨胀阀

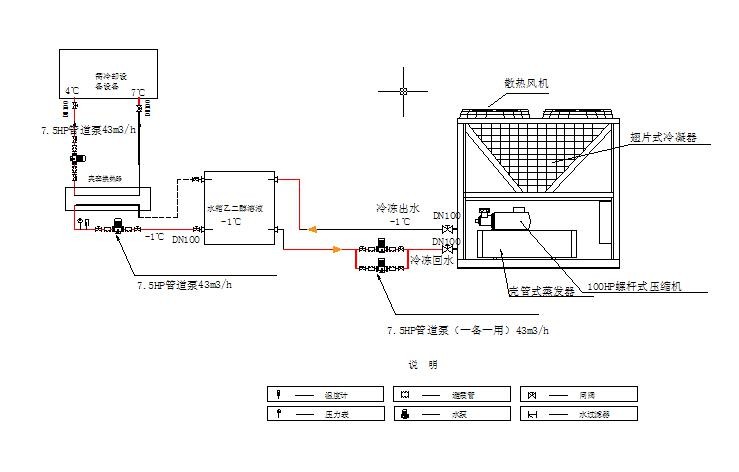

风冷螺杆式冷水机组工程安装示意图

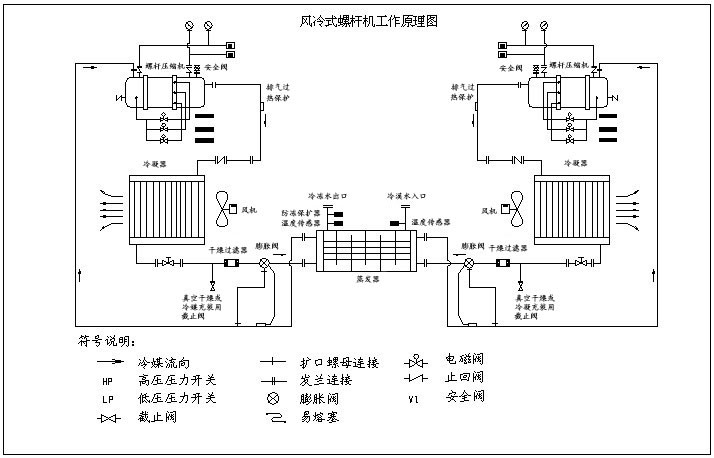

风冷螺杆式冷水机组工作原理图
